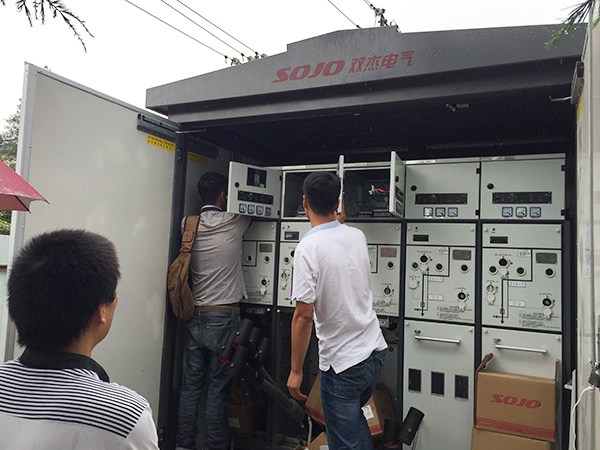

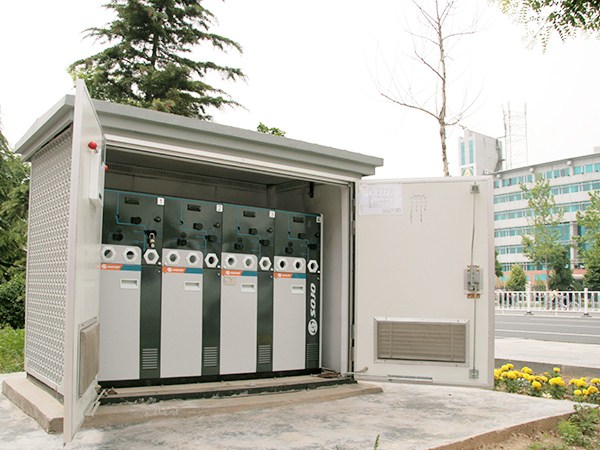

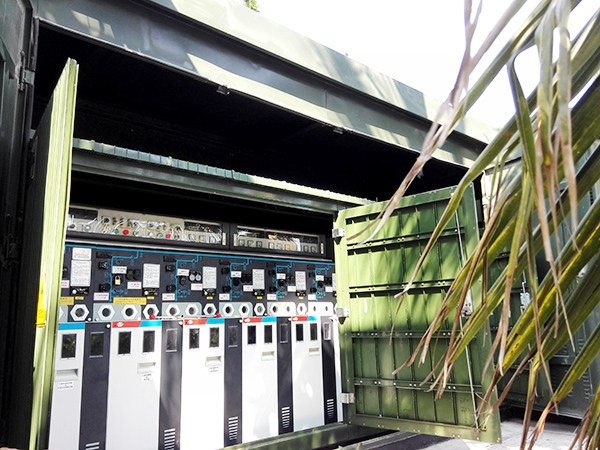

應用領域

基于其優越的固體絕緣、固封極柱、立體穿越母線等專利技術（國際專利2009/05680、ZL 2007 1 0118436.0、ZL 2011 1 0449245.9），固體絕緣環網柜完全滿足環網和輻射式配電網絡的各種接線方案。

同時，固體絕緣開關單元已經在替代分界開關、箱式變電站高壓側開關、KYN28中置柜、XGN□固定柜等多類應用中有著優質的表現。

通過連接于固體絕緣開關單元的自動化智能終端設備，可在遠程輕松地對即時情況進行監視和控制，保障配電網絡系統的智能型、可靠性與靈活性。

產品特點

取消SF₆氣體應用，避免壓力氣箱設計。

帶電部件全部密封（開關采用環氧樹脂套筒封裝，母線采用硅橡膠封裝），整體實現全絕緣、全封閉結構，安全防護等級為IP67。

操作機構全密封，真正實現免維護。

強化相間隔離設計，分相絕緣避免了相間故障的可能性。

模塊化拼裝結構，便于回路擴展、單元調換、方案更改。

開關工作位置三相獨立可視。

具有明確的安全、智能、環保、靈活、特殊環境應用優勢。

具有多種機械聯鎖功能，實現五防要求。

具有完善的戶內、戶外應用方案。

特殊環境應用性能

沿海地區應用：機構全密封結構，專業高鹽霧檢測設備，確保沿海地區長期應用。

低溫寒冷地區應用：無SF₆氣體應用，無需考慮SF₆氣體低溫運行問題。

高原地區應用：無SF₆氣體應用，無需考慮氣箱內外壓差影響。

適用于安全防爆場所應用：采用具有防爆性能真空室；開關套筒對開關進一步防護；

強化相間隔離，避免相間或多回路短路。

單元拼裝結構：便于用戶擴展、單元調換、單元方案更改。

地下室場所應用：SF₆氣體相對密度是在相同狀態下空氣相對密度的五倍，泄漏的SF₆氣體及其分解物不容易擴散，會積聚在低洼地帶。如果這些地帶有人工作，將造成對人員的傷害，或容易造成人員窒息。

頻繁操作場所應用：固體開關柜機械壽命超過2萬次。

高環保要求地區應用：SF₆氣體對大氣溫暖化影響已經高度引起重視，固體開關柜取消了SF₆氣體應用。

強風沙地區應用：固體開關柜本體安全防護等級 為IP67，控制回路室采用特殊處理確保強風沙地區長期運行。

高溫環境應用：固體開關柜適用于特殊區域的高溫環境，其正常運行的最溫度可達70℃，并通過固體柜高溫環境試驗報告。

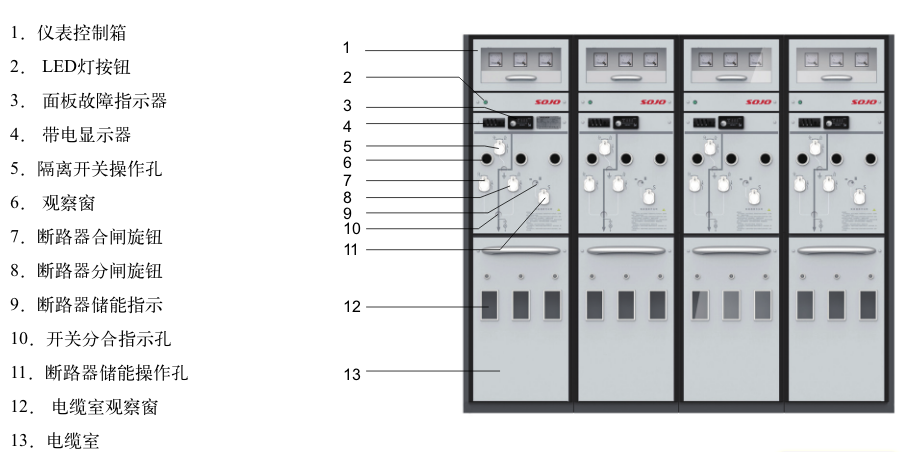

II系列結構圖

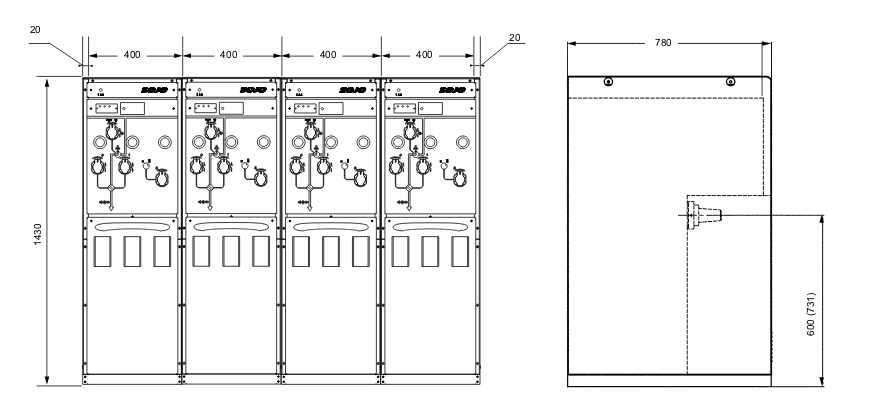

II系列尺寸圖

		C模塊	F模塊	V模塊
		負荷開關	組合電器	真空斷路器	隔離開關	接地開關
額定電壓	kV	12	12	12	12	12
滅弧類型		真空	真空	真空
額定電流	A	630	125	630/1250	630/1250	630/1250
額定頻率	Hz	50	50	50	50	50
主回路電阻	μΩ	≤120	300 注1	≤120
工頻耐受電壓 相間、相對地/斷口	kV	42/48	42/48	42/48	42/48	42/48
雷電沖擊耐受 電壓相間、相對地/斷口	kV	75/85	75/85	75/85	75/85	75/85
額定短路開斷電流	kA		31.5 注2	20/25/31.5
額定短路開斷電流次數	次			30
額定短路關合電流	kA	50		50/63
額定短路關合電流次數	次	5		5
額定短時耐受電流	kA	20		20/25	20/25	20/25
額定短路持續時間	s	4		4	4	3
額定峰值耐受電流	kA	50		50/63	50/63	50/63
異相接地故障開斷電流	kA			17.3/21.7
額定電纜充電開斷電流	A	10		10
額定交接電流	A
內部燃弧試驗（AFLR級）	KA/s	20KA/0.5s(包含母線室、開關室、電纜室)
局部放電	pC	≤5	≤5	≤5
防護等級		IP67	IP67	IP67
機械壽命	次	20000	20000	20000	3000	3000
